СНиП по строительству ливневой канализации, советы по монтажу

Со временем многие домовладельцы часто сталкиваются с трудностями, возникшими по причине сильных ливней и распутицы в весенний период времени. После дождя участок напоминает не прекрасную поляну, а болото. Важно знать, что такие последствия сильно влияют на общее состояние стен и фундамента здания, так как постоянное подтопление приводит к их постепенному разрушению. Чтобы удачно обойти все эти несчастия, нужно правильно установить ливневки. Рассмотрим, как грамотно создать ливневую канализацию так, чтобы такое устройство смогло полностью соответствовать СНиП, ГОСТу и другим требованиям, на которые следует обязательно ориентироваться.

Содержание статьи:

1. Разновидности ливневой канализации.

1.1. Канализация ливневая точечная.

1.2. Канализация ливневая линейная.

2. Основные элементы ливневой канализации.

3. Тонкости расчета ливневой канализации.

3.1. Глубина размещения труб при сооружении ливневой канализации.

3.2. Создание уклона труб ливневок.

4. Учреждение ливневой канализации.

4.1. Формирование кровельной части.

4.2. Процесс прокладки подземной части.

5. Важность учреждения охранных зон.

Что же следует понимать под ливневой канализацией? Ливневая канализация представляет собой сложные схемы инженерного характера, за счет которых выполняется сбор и отведение влаги с территории, выпадение которой происходит осадочным способом. Важно знать, что сооружение этих схем должно строго соответствовать требованиям СНиП 2.04.03-85. Именно этот документ углубленно раскрывает вопросы, касающиеся сооружения канализации наружного типа. Благодаря данной нормативной документации можно успешно выполнить как строительство новых систем, так и реконструкцию старых.

СНиП тщательно охватывает тематику ливневой канализации. Он располагает необходимыми формулами, на основании которых проводится ее расчет. Однако для этого необходимо иметь правильно спроектированную систему, полностью соответствующую обозначенным требованиям к материалам и основным правилам эксплуатации.

Разновидности ливневой канализации

Существует несколько видов ливневок:

система точечного типа;
система линейного типа.
Рассмотрим, эти виды систем более подробным образом.

Канализация ливневая точечная

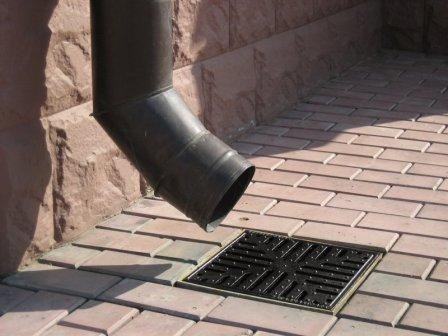

Точечными схемами называется сеть особых элементов – дождеприемников, основным предназначением которых является сбор дождевой воды. Она стекает через систему желобов, установленных на крыше. Каждый установленный дождеприемник соединен с магистралью, по протяжности которой влага покидает территорию. Безусловно, все домочадцы желают, чтобы их собранная схема отличалась долговечными, безопасными и эффективными качествами. Достичь такого результата очень просто. Для этого следует дождевики ливневой канализации оборудовать защитными решетками. Также не лишним будет заняться монтажом пескоулавливателей, на которых возлагается специальная фильтровальная функция.

Канализация ливневая линейная

Обычно, такой схемой называется сеть каналов, которая собирает и транспортирует воду. Главное отличие от точечной схемы заключается в том, что этот вариант разрешает эффективно справляться со сбором воды, которая покрывает как кровлю, так и асфальтированные и бетонированные площадки и дорожки. Монтаж ливневой канализационной системы должен соответствовать требованиям госта. Согласно его нормам, данные работы проводятся под небольшим уклоном относительно основного коллектора. В обязательную комплектацию такой системы входит комбинация фильтровальных элементов, которые выступают надежной защитой каналам от различного засорения.

Основные элементы ливневой канализации

В большинстве случаев, схема канализации базируется на следующих компонентах (в определенном сочетании):

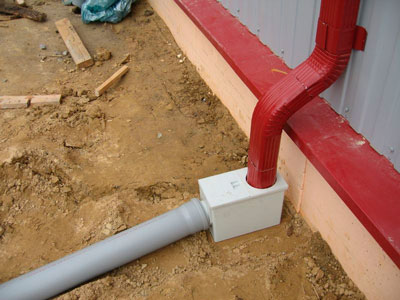

дождеприемники. Этот важный элемент системы отлично справляется с локальным сбором воды, которой покрыта земля. Основным местом установки данных элементов выступают водосточные трубы крыш, площадки с водонепроницаемым покрытием (точка расположения дождеприемника должна располагать соответствующим уклоном);
придверные поддоны. Они выступают аналогичным вариантом дождеприемников, находясь перед входом в дом или вблизи ворот;
желоба либо лотки. Такие детали устанавливаются в канавы с целью отведения воды. Для того чтобы вода смогла перемещаться самотеком, необходимо заняться выполнением небольшого уклона ливневой канализации, направленного в сторону коллектора;
трубы. На этот элемент возлагается та же функция, которая осуществляется лотками. Однако его прокладка выполняется под землей;
пескоулавливатели. Они представляют собой фильтрующие элементы, благодаря которым система водоотведения не забивается мусором и частицами грунта;
смотровые колодцы – это детали, контролирующие работу всей системы.

Тонкости расчета ливневой канализации

Для того чтобы правильно рассчитать ливневую канализацию, необходимо владеть следующими важными сведениями:

средний показатель количества осадков, которыми характеризуется данная местность;
частота выпадения осадков;
размер площади стока, в частности, площади крыш, дорожек и площадок, имеющих водонепроницаемое покрытие;
особенности грунта на данном земельном участке;
места расположения ранее созданных подземных коммуникаций.

Необходимость в произведении расчета заключается в том, что данная процедура позволяет установить диаметр, которым должна располагать ливневая канализация. Его следует проводить в соответствии с таблицами, которые содержит специальные нормативные документы.

Глубина размещения труб при сооружении ливневой канализации

Следует сказать, что данная тема сегодня носит довольно актуальный характер. Она занимает главное место на форумах, где широко обсуждается строительная тематика. Для того чтобы определить глубину ливневой канализации, можно руководствоваться СНиП 2.04.03-85. В данном нормативном документе говорится, что минимальный показатель глубины заложения ливневой канализационной системы определяется опытом их пользования в определенной местности.

Совет! Обычно, условия эксплуатации, характеризующиеся средней полосой, разрешают использовать трубы, диаметр которых не превышает 500 мм. В связи с этим минимальная глубина составляет 30 см. Но если устанавливаются трубы с большим диаметром, то строительство такой системы должно предусматривать заложение глубины ливневой канализации в пределах 70 см.

Если основываться на практику, то можно утверждать, что правильно выставленная глубина расположения труб позволяет существенно сократить размеры земляных работ. Кроме того, она исключает возможное повреждение труб по причине внешних воздействий и перемерзания.

Создание уклона труб ливневок

Определиться с минимальным уклоном ливневой канализации можно при условии учета следующих важных факторов:

вид водоотвода;
величина диаметра труб;
основа поверхностей.

Совет! Если использовать трубы с диаметром в 200 мм, то уклон должен составлять 0,005. Если воспользоваться трубами, сечение которых составляет 150 мм, то они должны иметь уклон в 0,007.

Учреждение ливневой канализации

Монтаж по созданию ливневок имеет сильное сходство с прокладкой наружных канализационных трубопроводов.

Формирование кровельной части

Эта работа выполняется в следующей последовательности:

в области перекрытий устраиваются отверстия, в которых устанавливаются дождеприемники, после чего все примыкания подлежат тщательной герметизации;
затем следует укрепление отводных труб в случае, если сооружается точечная система, либо лотков, если им является монтаж линейной ливневки;
установка сточных стояков либо труб;
сбор узла сброса воды по коллектору либо выпуск через лоточные системы;
надежным креплением для всех устройств к перекрытиям и стенам являются хомуты. Места для их установки намечают заранее, полностью ориентируясь на обязательные требования по соблюдению рекомендованных величин уклонов.

Процесс прокладки подземной части

Для того чтобы уложить ливневки в траншеи труб, нужно выполнить:

установку устройства траншей. Строительство ливневой канализации выполняется не только при условии учета глубины заложения, но и глубины промерзания, а также опытом пользования системами в определенном месте возведения;
траншеи выкапываются под установленным уклоном, после чего их дно подлежит хорошей утрамбовке;
в случае если дно будет покрыто твердыми включениями в виде камней и твердых комков грунта, то их следует немедленно удалить. Образовавшиеся ямы засыпаются грунтом и еще раз утрамбовываются;
на дне траншей создают подушку на основе песка, с высотой слоя в 20 см.;
совершается подготовка котлован, в который устанавливается коллектор. Следует отметить, что многие современные строители предпочитают пользоваться более удобными готовыми колодцами из пластика, нежели заниматься самостоятельным строительством коллектора;
на дно подготовленных канав укладываются трубы, которые соединяются между собой и коллектором обычными фитингами;
если сеть канализационной системы состоит из одной ветви с длиной в 10 метров, то ее середина должна оборудоваться смотровым колодцем. Они ставятся там, где наблюдается разветвление сетей;
там, где отсутствуют водосточных систем, устанавливаются водоприемные желоба. Их монтаж проводится в неглубоких траншеях;
вместе с водоприемными желобами и системой труб соединяются и пескоулавливатели;
перед закапыванием траншеи нужно выполнить испытания системы. Такая задача решается путем плавного наполнения каждого дождеприемника водой. Влага должна легко уходить и не застаиваться. Также, следует присмотреться к герметичности соединения труб;
теперь засыпаются траншеи, а верх лотков либо желобов прикрывают решетками.

Важность учреждения охранных зон

Правила строительного и санитарного характера диктуют необходимость создания охранных зон в местах расположения трубопроводов. К примеру, охранной зоной ливневой канализации предусматривается выполнять отступ от трубы каждые 5 метров.

Охранная зона строго разрешает выполнять:
