Разводка канализации в доме: советы строителей

Главным отличием инженерных систем любого частного дома считается их автономность. А комфортность, удобство проживания в доме зависит от нескольких основных элементов, среди которых не последнее место занимает канализация. Разводку канализационного сооружения необходимо выполнять с учетом санитарных требований, строительных норм, но в действительности правила не слишком сложны, гораздо важнее их строгое выполнение.

Дом без канализационной системы с большим трудом можно назвать комфортным. Поэтому, еще планируя постройку жилья рачительные хозяева, кроме обустройства канализации, закладывают в проект различные инженерные системы. Работы по обустройству канализации состоят в проектирование внутренних, наружных сетей. К внутренним сетям относят: стояк канализации, фановую трубу, обвязку трубами сантехнических приборов. Обычно их основным местом расположения являются «мокрые» помещения – кухни, санузлы, прачечные, прочие. Внешние сети – это, прежде всего отводящий трубопровод, очистное сооружение, например, септик.

Схема разводки внутренних сетей

Приступать к составлению схемы разводки канализационных сетей следует еще перед началом строительства дома, на этапе проектирования. Чтобы добиться наибольшей эффективности, надежности системы, ее следует делать максимально простой. Размещать мокрые помещения следует как можно ближе друг к другу, поскольку такое решение позволит обойтись установкой одного стояка. В случае удаленного расположения точек водоразбора для отвода стоков приходится устраивать несколько стояков, или использовать насосные установки.

Рекомендации по обустройству внутренней разводки

Отвод стоков от кухонных моек, раковины умывальника, ванны, душевой кабины осуществляют трубами сечением 50мм.

Отведение стоков от унитаза осуществляют при помощи трубы диаметром 110мм.

Для стояка также используется труба D 110мм.

Основное правило – сантехнический прибор с большим диаметром выпускной трубы следует располагать ближе к стояку. Поскольку у унитаза диаметр выпуска самый большой, то его располагают вблизи стояка.

По направлению трубопровода к стояку нельзя допускать его сужения. Совет! Запрещено устанавливать после унитаза сантехнический прибор с меньшим выпуском, к примеру, раковину.

Монтажные работы по обустройству канализационной системы лучше проводить с использованием полимерных труб, изготовленных из поливинилхлорида, полипропилена, поскольку они дешевле, легче чугунных, стальных труб, поэтому работать с ними проще. При этом сроки эксплуатации труб из пластика продолжительные.

Минимально допустимый уклон трубопровода – 0,03, или 3см на метр трубы. Важно придерживаться равномерного угла наклона, не допускать его изменений на всей длине канализационного трубопровода.

Сливной стояк должен устанавливаться вертикально, наличие поворотов, если ниже планируется подключение сантехнических приборов, запрещается.

На стояке рекомендуется устанавливать ревизию, обратный клапан, фановую трубу.

Фановая труба – это верхняя часть стояка, выводимая на крышу. Она служит для выравнивания в системе давления, что обеспечивает нормальную работу канализации.

Составление схемы внутренних сетей

Подробную схему лучше составлять «вооружившись» миллиметровой бумагой, линейкой/рулеткой, карандашом. Последовательность работ:

Первым делом следует составить план дома в масштабе, для чего сняв его размеры рулеткой, их переносят на бумагу.

На составленном плане выбирается место для расположения одного, а возможно нескольких стояков.

Отмечаются места установки сантехники.

Наносится разметка расположения труб от всех имеющихся в доме сантехнических приборов к стояку, обязательно обозначают их размеры. Попутно намечают места установки – тройников, крестовин, прочих соединительных элементов.

Сборка внутренних сетей

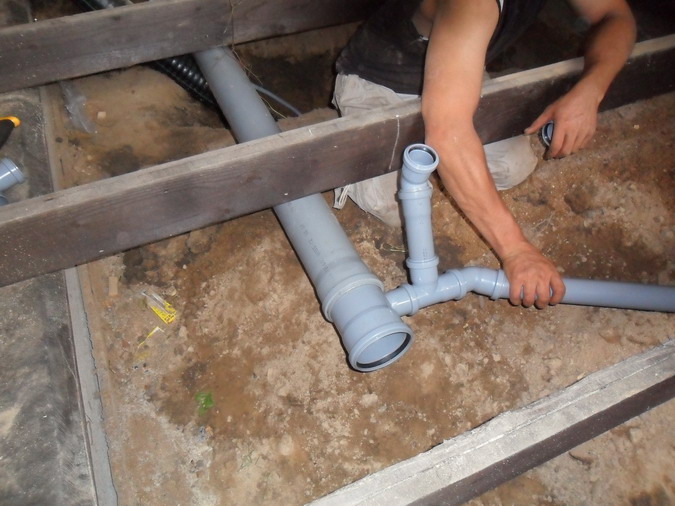

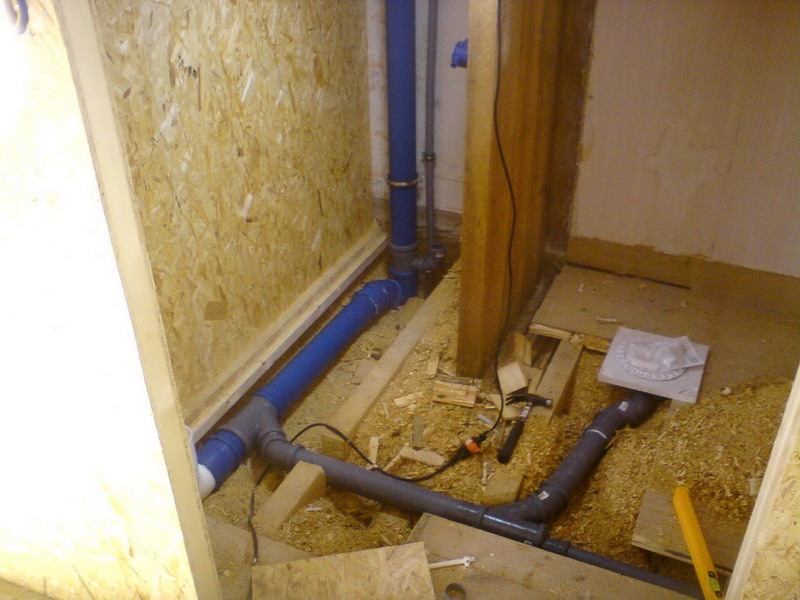

После составления подробной схемы, можно приобретать необходимые материалы, приступать непосредственно к сборке. При использовании пластиковых труб монтажные работы провести будет несложно. Ведь соединение труб осуществляют «в раструб», в использовании специальных инструментов нет необходимости. Сборка труб должна проходить согласно составленной схеме, чтобы не допустить провисание труб, их крепят хомутами прямо на стену.

Выпуск канализации

Для соединения внутренних сетей с наружным канализационным трубопроводом необходим выпуск канализационной трубы, его монтируется через подготовленное в фундаменте отверстие. Совет! Технологическое отверстие для вывода канализации необходимо выполнить еще при строительстве фундамента.

Исключить возможное промерзание содержимого труб канализации позволяет их глубокое расположение – ниже глубины промерзания грунта. Но в этом случае следует быть готовым к удорожанию строительства, к сложностям связанным с выдерживанием требуемого уклона, к выполнению масштабных земельных работ. Поэтому трубы качественно утепляют и располагают относительно неглубоко, на глубине 0,5 метра.

Для облегчения вывода трубы через подготовленное в фундаменте отверстие, необходимо установить гильзу. Обычно это кусок стальной трубы, большего диаметра, нежели выпускная труба. Совет! Для гильзы лучше брать трубу до 150-160мм диаметром, а ее длина должна выступать за фундамент с обеих сторон примерно на 150мм.

Схема, монтаж наружных сетей

Расположенные на участке за домом наружные сети состоят из следующих элементов:

  • Труб, предназначенных для прокладки в земле. Совет! Все используемые при прокладке наружных сетей трубы, фитинги, должны обладать более высокой прочностью. Определить такие детали несложно, поскольку производители окрашивают их в оранжевый цвет.
  • Набора фитингов, он необходим для соединения труб.
  • Колодцев обслуживания/прочистки наружных сетей.
  • Накопительной емкости или установки для очистки стоков.

Советы по планированию, монтажу наружных сетей

На начальном этапе стараются определиться с местом расположения септика. Лучше выбирать нижнюю точку участка, что позволит использовать при прокладке труб природный уклон.

Выбирая место установки септика, следует придерживаться требований санитарных норм, по которым запрещается располагать очистную установку ближе пяти метров от дома. Кроме этого, расстояние на твердых грунтах от очистных сооружений до источников питьевой воды должно быть около 30 м, на сыпучих – от 50 м. Дальше не рекомендуется, поскольку потребуется строить длинный трубопровод.

Канализационные трубы следует располагать по прямой. Но если требуется выполнить поворот, то над ним, для прочистки места потенциального засора, устанавливают ревизионный колодец.

Соединения в наружных сетях должны быть герметичными, иначе утечки вызовут загрязнение грунта, грунтовых вод.

Чтобы предупредить разрушение подводной трубы вызванной подвижками грунта, с сохранением требуемой герметичности, ее присоединение к септику осуществляют через резиновый соединительный манжет.

К составлению схемы разводки канализации следует подходить очень ответственно. Любая ошибка в дальнейшем может оказаться причиной неэффективной работы, постоянных засоров. По этой причине, если нет уверенности в успешном исходе работы по обустройству канализационных сетей, их лучше доверить специалистам.
