Для того чтобы трубопровод смог характеризоваться высокими надежными качествами и продолжительным сроком работы, его конструкция должна иметь высококачественное исполнение. Так, трубы следует правильно соединять с такими важными деталями, как арматура, соединительные элементы и компенсаторы. Важно знать, что все соединения должны строго отвечать всех предъявленным требованиям, так как они считаются самой важной составляющей всего трубопровода. Довольно часто возникает необходимость в геометрическом соединении труб при создании трубопроводов. Это позволяет избежать протечек перевозимой среды.
Содержание статьи:
1. Разновидности соединений труб
2. Соединения сваркой
2.1. Какие бывают виды сварных сборок?
3. Резьбовые соединения
3.1. Положительные стороны резьбовых соединений
3.2. Основная характеристика резьбы
4. Иные разновидности сборки соединения труб
4.1. Соединение без сварки гибких труб
4.2. Соединение без сварки жестких труб
5. Особая технология соединения труб
5.1. Склейка труб
5.2. Раструбная сборка
5.3. Быстросъемная сборка
Многие ошибочно полагают, что выбрать подходящий тип соединения очень просто. Однако это совсем не так. Подбирать такие элементы следует исходя из многих существенных факторов. Прежде всего, необходимо присмотреться к материалу, который лег в основу изготовления труб. На сегодняшний день такие детали производятся из полимера, стали, чугуна, стекла, цветного металла и керамики.
Кроме того, следует обязательно заняться изучением, характеристик транспортируемой среды, которая бывает жидкой либо газообразной, нейтральной либо агрессивной. В-третьих, очень важную роль здесь играют условия, в которых будет проводиться непосредственная эксплуатация трубопроводов. Какими они будут: напорными либо самотечными, прокладываться в помещении либо на улице. Специально для этого, необходимо ознакомиться с видами соединения труб, которыми пользуются современные монтажники.
Разновидности соединений труб
Все соединения бывают разъемного и неразъемного типа. К последним следует отнести сварку, склеивание, прессование, уплотнение
раструбов с помощью цементного раствора и прочие способы. Разъемными называются соединения, резьбового, фланцевого и фитингового характера, которые отлично поддаются демонтажу и последующей сборке.
Соединения сваркой
Для того чтобы создать технические трубопроводы необходимо воспользоваться неразборными соединениями труб. Лучше всего для таких целей подходит сварка. Такой процедуре поддаются как металлические и пластиковые, так и стеклянные трубы. Следует выделить несколько видов сварки, на разделение которых напрямую влияет метод физического влияния на материал. Так, бывает сварка плавлением и сварка давлением. Также зависимо от типа применяемого инструмента отличается ручная, автоматическая и полуавтоматическая сварка. Если сварку использовать с переменным током, то можно значительно сэкономить. Это объясняется более доступной стоимостью оборудования, меньшим расходом электроэнергии и отсутствием необходимости в проведении дорогостоящего ухода.
Какие бывают виды сварных сборок?
Для монтажа трубопроводов можно воспользоваться многообразными способами сварки труб. Данный процесс выполняется следующим образом: с нахлестом, встык, в виде угловых соединений, с помощью приваривания штуцеров, отводов и прочих элементов. В большинстве случаев пользуются такими разновидностями сварки:
- соединение труб за счет продольных и поперечных стыков, где используются подкладные кольца. Стыковые соединения выполняются путем наложения нескольких швов;
- раструбное соединение сваркой внахлест. Данный тип сварки разрешает эффективно сваривать трубы, изготовленные на основе пластичных материалов. Ими являются элементы, для производства которых был взят цветной металл или неметаллический материал. Сварка хорошо соединяет трубы квадратной формы. Безусловно, из них невозможно проводить монтаж трубопроводов, однако они применяются для сборки каркасов мебели и элементов несущих конструкций.
Резьбовые соединения
В отдельных случаях бывает, что сварные работы становятся невозможными к выполнению. В связи с этим возникает вполне целесообразный вопрос, каким образом можно соединить трубы без пользования сваркой? Следует сказать, что на сегодняшний день существует большое количество таких способов. К примеру, они могут соединяться резьбой. Для того чтобы на трубы из стали нанести резьбу, нужно воспользоваться специальной нарезкой на станке или плашкой. В случае, если нужно придать поверхности тонкостенных труб необходимую резьбу, то следует обязательно воспользоваться накатанным методом. Важно знать, что за счет резьбового соединения трубы обеспечиваются высоким уровнем герметичности и прочности. Однако достичь таких результатов можно только при условии, если в процессе сборки были соблюдены все правила технологии.
Положительные стороны резьбовых соединений
Резьбовые соединения имеют следующие преимущества:
- удобная сборка;
- простая эксплуатация, даже если необходимо провести работы по ремонту;
- легкий монтаж, для выполнения которого не нужно иметь в наличии специальный набор инструментов, такой как сварочное оборудование, паяльники и прочие;
- собранная конструкция легко поддается демонтажу, а затем собирается обычным гаечным ключом.
Основная характеристика резьбы
Резьба наделена такими параметрами:
- шаг. На основании этого параметра можно установить расстояние, присутствующее между основаниями витков и вершинами;
- углубленность нарезки. Для ее измерения следует ориентироваться на основание витка и его вершину;
- численность заходов. Чаще всего специалисты пользуются однозаходной резьбой. Значительно ускорить процесс монтажа можно путем рационального применения двухзаходной резьбы;
- направленность. Здесь различается правая и левая резьба. Первая из них закручивается, направляясь по ходу часовой стрелки, а вторая – в противоположную сторону.
Иные разновидности сборки соединения труб
В нынешнее время выделяется широкий выбор методик, согласно которым трубы могут надежно соединяться без сварки. На подбор способа напрямую влияет тот фактор, как тип труб, которыми исполнитель планирует воспользоваться. В связи с этим все трубы условно разделяются на такие несколько типов:
- гибкие. В эту группу входят трубы, для создания которых применялись полимерные материалы: полипропилен, полиэтилен и
металлопластик; - жесткие. Данный тип труб наделен обычной эластичностью. Сюда относятся элементы, выполненные на основе стали, чугуна, цветных металлов и ПВХ. Если проводится соединение жестких труб, то здесь можно использовать меньшую площадь зацепления деталей соединения. Такая ситуация абсолютно не касается эластичных труб, когда проводится их монтаж.

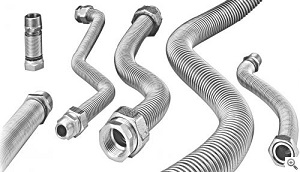

Соединение без сварки гибких труб
Для того чтобы соединить гибкие трубы без сварки, можно решить такую задачу с помощью фитингов. Кроме того, обязательно необходимо воспользоваться специальными соединительными элементами, располагающими большой площадью зацепления. Как показывают результаты многочисленной практики, фитинговое соединение подходит для труб, имеющих малые и средние диаметры (20-315 мм). Для труб, наделенных большим размером, этот метод характеризуется совершенно невыгодным применением. Кроме того, фитинговое соединение на трубах с большим диаметром считается непрочным, потому не соответствует предъявляемым требованиям. Чтобы соединить полиэтиленовые трубы (ПНД), специалисты советуют воспользоваться компрессионными фитингами. Это решение носит довольно простой и выгодный характер. Для труб со средним диаметром лучше всего подойдет муфтовое соединение.
Соединение без сварки жестких труб
Жесткие трубы прочно соединяются нарезкой резьбы. Однако для таких целей можно заняться проведением часто используемого безрезьбового соединения стальных труб. Монтажные работы часто проводятся с помощью муфты, соединяющей трубы. Этим элементом собираются системы, существенным отличием которых выступает как диаметр, так и стыковка элементов, при изготовлении которых брались разные материалы.
Особая технология соединения труб
Определенные производственные задачи иногда решаются путем применения специальных способов монтажа. Также особыми методами соединения проводится установка трубопроводов на основе определенных материалов.
Склейка труб
При монтаже пластикового трубопровода применяется метод склеивания. Такие действия приводят к образованию неразъемного соединения, создаваемого специальным клеевым составом.
Раструбная сборка
Данный вид соединений бывает, как с разъемом, так и без него. Этим способом монтажа собираются безнапорные пластиковые либо чугунные трубопроводы. При сборке труб из чугуна пользуются неразъемными раструбными соединениями.
Быстросъемная сборка
При монтаже трубопроводов часто пользуются специальными быстроразъемными соединениями для труб. К ним относятся хомуты, имеющие фиксирующий клин, кулачковое соединение типа Камлок и соединения ISO. За такими быстросъемными соединениями для труб закрепилась надежная слава легкой установки и высокой надежности соединения. Трубопроводы промышленного назначения создаются из специальных типов соединений, в частности, ниппельного, телескопического и шарнирного.
Ниппельные соединения встраиваются внутрь системы измерительных приборов, а из телескопических часто сооружаются трубопроводы, собранных на базе жестких труб и гибких шланг. Шарнирные соединения позволяют строить трубопроводы сложной формы, которые компенсируют эффект закручивания труб.
Монтаж трубопроводов происходит путем применения самых разных видов соединений. При их выборе учитываются многие факторы. Так, наиболее прочные соединения создаются сваркой или использованием фланцев.
