Начинаем строить ливневую канализацию. Схемы и планирование

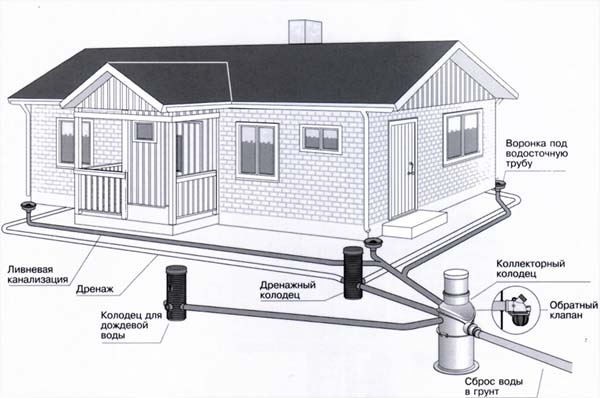

Ливневой канализацией называется специальная система, в основе которой находятся водосборники, трубы, каналы и коллекторы. Именно за счет этих элементов осуществляется сбор дождевой воды, которая стекает с крыш, дорожек и площадок, характеризующихся водонепроницаемыми покрытиями. Строительство таких систем располагает своей спецификой. Ими пользуются отдельные здания на частных земельных участках, группы домов, целые улицы и производственные комплексы. Подобно сооружению любой другой коммуникационной системы, первый этап работ должен сопровождаться составлением проекта. В данном случае ливневая канализация должна обязательно создаваться на основании такого важного пункта.

Содержание статьи:

1. Разновидности ливневой канализации.

1.1. Типы ливневок по методу отвода воды.

1.2. Типы ливневок по способу водоотводов.

2. Проект ливневой канализации.

2.1. Использование нормативных документов при разработке проекта.

2.2. Последовательность составления проектов.

2.3. Основные составляющие готового проекта.

Этапом проектирования устанавливается разновидность системы водоотведения. Также данный процесс разрешает составить схему расположения главных каналов, зону сброса воды и точки расположения водозабора. Только при условии грамотно составленного проекта ливневой канализации можно четко уяснить следующие важные моменты:

  • какой вид строительных материалов необходимо купить, и в каких объемах?
  • какова процедура прохождения работ, и их продолжительность?
  • возникнет ли необходимость в пользовании спецтехникой?

Кроме того, составленный проект будет заложен в основу составления смета расходов, сопровождающих каждое строительство.

Разновидности ливневой канализации

Перед выполнением расчета ливневой канализации, нужно четко установить ее вид. Совет! Строительство глубинной дренажной системы и ливневой канализации часто выполняется параллельным образом. Это вполне допускается только в том случае, если они не объединены! Если они размещаются параллельно, то уровень нахождения ливневой системы должен быть выше, чем показатель дренажной.

Типы ливневок по методу отвода воды

На сегодняшний день можно выделить три разновидности систем водоотведения, выпадающих осадочным способом:

  • водоотводы закрытого типа. Они считаются самым сложным вариантом, так как воплощение проводится путем выполнения серьезного гидравлического расчета ливневой канализации. Собравшаяся вода наполняет специальные сборники, которые называются дождеприемниками и лотками. После этого собранная влага перемещается по системе труб самотеком либо с помощью насосных станций. Затем вода попадает в коллекторы, из которых выводится в овраги, водоемы либо дренажные приспособления. Совет! Основной областью использования закрытой ливневой канализации выступают городские улицы либо промышленные предприятия. В отдельных случаях этим вариантом водоотведения обустраиваются частные территории;
  • водоотводы открытого типа. Этот вариант характеризуется своей повышенной простотой. Он занимается сбором влаги и ее отводом системами лотков, которыми оборудованы канавы, имеющие специальный наклон к коллектору. Для прикрытия лотков применяются съемные решетки, на которых возложена декоративная функция. Этим вариантом обустраиваются небольшие частные участки;
  • водоотводы смешанного типа. Данный вариант разрешает одновременно устанавливают оба элемента. Благодаря смешанным водоводам можно ощутимо сократить затрата на создание закрытых систем.

Типы ливневок по способу водоотводов

Можно выделить несколько разновидностей обустройства системы канализации:

  • сбор воды точечным способом. Для того чтобы им воспользоваться, следует установить локальные дождеприемники, соединенные трубами в объединенную сеть. Если планом ливневой канализации предусматривается установка мест забора воды с водосточных труб, то такой вид станет очень актуальным;
  • сбор воды линейным методом. Этот вариант позволяет собирать влагу, покрывающую большие территории, такие как асфальтированные площадки и бетонные дорожки.

Проект ливневой канализации

Следует отметить, что когда проводится проектирование строительства населенных пунктов, то всегда рассматривается вопрос, касающийся сооружения системы линейной канализации. В свою очередь, владельцы частных участков занимаются сооружением водоотведения своими собственными усилиями. Созданием ливневой канализации должны заниматься опытные специалисты, которые располагают соответствующими знаниями и опытом в таком важном инженерном деле. Именно они смогут грамотно рассчитать основные показатели, полностью руководствуясь достаточно сложными формулами, о существовании которых даже не догадываются домашние мастера.

Использование нормативных документов при разработке проекта

Данный проект должен составляются при условии строго соответствия всем строительным и санитарным правилам. Так, ливневая канализация рассчитывается на основании СНиП 2.04.03-85. Он содержит большое количество нужных формул, которые разрешают проводить необходимые расчеты, а также нормы качества, предъявляемые к используемым строительным материалам и правила проведения монтажа.

Последовательность составления проектов

Обычно, разработка проектной документации выполняется специализированными организациями. Такие компании обладают допуском, разрешающим выполнять работы. Для того чтобы специалисты смогли начать составлять проект, им следует предоставить такую информацию:

  • топографический план земельного участка, где планируется начать строительство ливневки;
  • сведения об особенностях грунтов, в частности, результаты проведения геологического исследования территории;
  • план застройки участка;
  • разрешение на подключение к центральной канализационной системе.

Именно такие сведения разрешают составить техническое задание, на основании которого и будет в последующем вестись разработка проекта.

Основные составляющие готового проекта

По окончанию проектных работ, заказчик располагает документ, который состоит из следующих разделов:

  • общая характеристика;
  • принципиальные схемы сетей канализации;
  • план участка, где указано место расположения системы;
  • смета.

Для того чтобы составленный проект считался правильно выполненным, он должен располагать многими важными сведениями. Прежде всего, в таком документе нужно отразить расчет ливневой канализации, а также четкую, подробную и поэтапную инструкцию монтажа. Потому заняться процессом проектирования может только тот человек, который имеет специальные знания, достаточный опыт работы и надлежащую тщательность ее выполнения. Поэтому такая задача должна быть поручена только высококомпетентным специалистам.

Проектирование считается самым важным этапом работы, в основе которой находится сооружение систем коммуникаций, в частности, строительство ливневой канализации. Ее создание лучше всего предоставлять хорошо проверенным проектным компаниям потому, что их сотрудники способны грамотно выполнить проект.
