Приобретая участки для строительства домов, застройщики часто сталкиваются с проблемами, связанными с высоким расположением грунтовых вод. В связи с этим, чтобы в дальнейшем новая постройка не пострадала от чрезмерной сырости, необходимо возвести систему пристенного дренажа, которая представляет собой сеть подземных каналов, отводящих собранную воду.
Чтобы дом прослужил долго и надежно, он должен иметь хороший фундамент. Для его полноценной защиты от подтапливания грунтовыми водами необходимо соорудить дренаж. Его разработкой надо заняться на стадии проектирования дома. Помимо этого обязательно нужно продумать гидроизоляцию фундамента.
В каких случаях дренажная система является необходимостью?
Участки, на которых уровень грунтовых вод высок, подвержены разрушающему воздействию влаги. Чтобы избежать негативных
последствий непременно стоит соорудить дренаж. Помимо высокого уровня грунтовых вод подобное устройство понадобиться в таких случаях:
- Если в состав проекта дома входит строительство подвального помещения или цокольного этажа;
- Если необходимо уменьшить печения грунта во время замерзания и оттаивания;
- Если уровень УГВ поднимается в сезон таяния снега и при выпадении летних осадков.
Грунт на участке может быть переувлажнённым. В этом случае он будет оказывать пагубное воздействие на фундамент при замерзании. К тому же фундамент испытывает усиленное давление при чередовании оттепелей и заморозков. Когда настает время полного оттаивания влаги, вода просачивается в трещины бетонных плит и разрушает материал изнутри. Чтобы подавить такое влияние почвенной влаги нужно организовать систему отведения воды.
Устройство дренажной системы и виды пристенного дренажа
Плита фундамента должна быть хорошо защищена. Поэтому необходимо вокруг дома проложить трубы, а по углам сооружения установить смотровые колодцы. Откачивающий колодец нужно расположить в самой нижней точке участка. Так, он будет эффективно собирать воду, и выводить ее за рамками участка. Стоит помнить, что пристенный дренаж подразумевает гидроизоляцию фундамента. По мнению опытных строителей, глиняный замок нужно утроить на расстоянии 0,5-1 м от плит. Система пристенного дренажа может быть линейной. Тогда она располагается по периметру отмостки. Такая система предназначена для отведения поверхностных вод. Дренаж бывает и пластовым. В этом случае трубы нужно укладывать ниже фундаментной плиты, то есть на уровне песчаной подушки. Так, через перфорацию вода будет поступать в трубы, а затем отводится через колодец. Пластовая система защищает строение от грунтовых вод.
Как рассчитать дренажную систему?
Для построения надежного дренажа, стоит учесть некоторые критерии, к которым относятся:
Глубина заложения плит фундамента. Самой оптимальной глубиной для расположения труб является глубина 30-50 см;
Прокладка труб должна иметь уклон, по которому вода сможет уходить от фундамента здания. Стоит знать, что одному метру трубы соответствует 2 см уклона. Так, в трубопроводах вода не буде застаиваться;
Расположение верхней и нижней точки системы. Итак, верхней точкой стоит считать угол дома, а нижней – принимающий колодец.
Пример расчета
При разработке проекта пристенного дренажа нужно помнить, что здание имеет прямоугольную форму. Его ширина составляет 7 м, а длина 10 м. При этом колодец находиться в 11 м от дома, а его верхний уровень – на 30 см превышает поверхность почвы. С учетом этих факторов, длина каждого участка траншеи должна быть 17 м, поскольку для ее определения необходимо просуммировать длину и ширину дома.
Для расчета длины траншеи от верхней точки до колодца суммируются длина одного участка траншеи и расстояние колодца от дома. В данном случае она составит 28 м. Таким образом, при укладке труб необходимо придерживаться 56 см перепада высоты, потому что каждому метру трубы отводиться по 2 см. Стоит отметить, что расстояние трубопроводов дренажной системы от стены в любом случае должно составить приблизительно 3 м. К тому же нужно устроить бетонную отмостку у стен с шириной от 1 м.

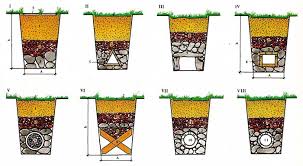

Материалы для возведения дренажной системы
Когда-то для строительства дренажа использовались керамические или асбестоцементные трубопроводы. При этом даже специалистам было не просто работать с такими материалами, что связано с их чрезмерным весом и хрупкостью. К тому же по экологическим меркам использовать асбестоцемент нежелательно. Сегодня многие строители предпочитают полимерные дренажные трубы. Наибольшую прочность гарантируют гофрированные трубы. При выборе способа монтажа дренажа необходимо ориентироваться по грунту на участке.
Если преобладает щебеночный грунт, то укладку труб можно провести без фильтрующих материалов. Глинистые грунты также не нуждаются в фильтрующем материале, но в этом случае потребуется подсыпка в качестве средней и крупной фракции щебня. Ее высота должна достичь 20 см. Если на участке преобладает суглинистая почва, то трубу стоит обернуть в слой геотекстильной тканью, что позволит уберечь отверстия в трубах от заиливания. Песчаные почвы предполагают использование подсыпки из щебня и фильтра из геотекстиля.
Строение дренажной системы
Работы по строительству дренажа необходимо организовать в следующем порядке:
- Выкопать траншеи с учетом уклона и уплотнить дно.
- Засыпать траншеи слоем песка и щебня.
- Установить предварительно подготовленные трубопроводы.
- Монтировать ревизионные колодца на углах дома и на каждом втором повороте труб. Колодец должен иметь на 0,5 м большую глубину, чем у прокладки.
- Засыпать уложенные трубы 20 см слоем гравия.
- Накрыть гравийную подушку геотекстильной тканью, а затем засыпать ее крупным речным песком и грунтом поочередно.
Советы начинающим мастерам
При строительстве дренажной системы не обязательно покупать специальные трубы. Дело в том, что после строительства наружного
трубопровода канализации могут остаться трубы из ПВХ. Их также можно использовать для дренирования. Однако изначально необходимо провести некоторые подготовительные работы. Итак, в трубе нужно просверлить 5 мм отверстия, которые лучше всего расположить в шахматном порядке. Расстояние между отверстиями в одном ряду должно составить 10 см.
Заиливание представляет опасность для дренажной системы. Чтобы не допустить этого, стоит предпринять некие меры. Например, монтировать повороты труб максимально плавно. При их выполнении лучше использовать два отвода с углом 45˚. Для правильно определения величины уклона труб нужно ориентироваться по их диаметру. То есть, чем меньше диаметр, тем с большим уклоном трубы будут укладываться.
Для эффективного контроля уклонов вместе с гидроуровнями можно использоваться нити, натянутые под нужным углом. Накопительный колодец считается самой нижней точки дренажа. Отведенную воду можно использоваться в хозяйственных и огородных нуждах. Если остаются излишки воды, их нужно откачивать с помощью насоса и сбрасывать в водоемы или овраги, которые находятся вне участка.
Параллельно с дренажной системой советуется строить ливневую канализацию, трубы которой расположены над дренажными. Собранная в трубопровод ливневки вода может быть направлена в один с дренажной системой колодец. От эффектной работы ливневой канализации зависит снижение нагрузки на фильтрующие слои дренажа.
