Основой канализационной считаются трубы, которые могут быть изготовлены из различных материалов. Наибольшей популярностью сегодня пользуются трубы из пластика. Для монтирования внешней системы стоит отдавать предпочтение гофрированным трубам. К тому же такие трубы подходят для монтажа дренажной системы и ливневой канализации.
Гофрированные трубы и их назначение
Для изготовления гофрированных труб используют полимер. Этот материал устойчив к химическим воздействиям и достаточно прочен, поэтому не боится ударной нагрузки. У полиэтиленовых труб долгий срок службы за счет того, что полиэтилен может выдерживать высокий объем нагрузок до истирания.
Наружный трубопровод канализации и ливневки монтируются двойными гофрированными пластиковыми трубами. Чтобы определить эксплуатационные характеристики этих труб, нужно обратить внимание на реберную жестокость. Данный показатель свидетельствует о способности материала выдерживать механические нагрузки, которые также оказываются на трубы грунтом. Характерные черты гофрированных канализационных труб:
- Они изготавливаются из химически стойких веществ: полиэтилена марки ПЭ80, ПЭ63 или ПВХ.
- Благодаря высокой кольцевой жесткости могут быть использованы на глубине до 20 м.
- Такие трубы не требуют заземления, потому что выполнены из материалов, являющихся диэлектриками.
- Полимер, из которого изготавливаются эти трубы, имеет высокую степень гибкости, что позволяет при монтаже трубопровода не использовать дополнительные фитинги.
Преимущества гофрированных труб
Гофра является идеальным решением для сооружения наружного трубопровода. Она имеет доступную стоимость, при этом легка в монтаже и не требует использовании специальной техники дорогого монтажного оборудования. Труба гофра долговечна. Она способна прослужить 50 лет. Внутренняя поверхность трубы максимально гладкая. Благодаря этому на ее стенках не образуется налет, а засорения происходят очень редко.

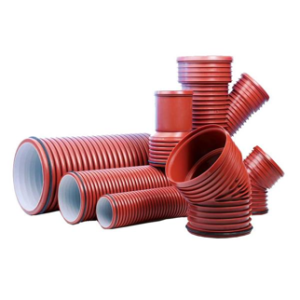

Разновидность труб из гофры
Сегодня производители выпускают несколько видов гофрированных труб. Каждая из них имеет свое назначение:
Однослойная труба имеет большую гибкость и легкий вест - предназначена для защиты прокладки кабеля и газопроводов.
Электромонтажная труба имеет среднюю гибкость и средние показатели механической стойкости.
Двухслойные шланги удобны для прокладки кабеля в местах с высоким риском повреждения.
Двухслойная труба не поддается воздействиям механического и химического характера. Предназначена для монтажа канализационного трубопровода.
Где могут использоваться гофрированные трубы из ПВХ?
На рынке можно увидеть гофрированные трубы из ПВХ отечественного и иностранного производства. Чтобы проложить кабель, необходима труба диаметром 16-63 мм. Монтаж канализации предполагает использование труб больших размеров. Гофрированные трубы из ПВХ вполне универсальны. Они подходят и для индивидуального строительства, и возведения трубопроводов на производстве. Подобным трубам подвластны высокие механические нагрузки. За счет этого они могут быть проложены под землей. Гофрированные изделия могут представлять собой обычную трубу или трубу с зондом, которая используется при прокладке кабеля.
Трубы могут иметь разную устойчивость к нагрузкам. Наиболее низкой устойчивость отличаются легкие трубы, которые необходимы для наружного монтажа. Средней механической устойчивостью отличаются тяжелые трубы, которые предназначены для подземного монтажа. При тяжелых условиях монтажа наиболее оптимальным вариантом считаются сверхтяжелые трубы.
Использование гофрированных труб из полиэтилена
Полиэтилен – это идеальный вариант для проводки электропроводки, монтирования канализационной системы и дренажной системы. Полиэтиленовые гофрированные трубы легки и надежны, к тому же имеют уже выполненные перфорации. В процессе монтирования нет никакой необходимости использовать фитинги, поскольку подобные трубы очень эластичны. Стоит отметить, что благодаря этому монтажные работы проводятся порядком быстрее. Этот вид трубы достаточно часто используется и для монтажа наружного канализационного трубопровода. Чтобы исполнить такой монтаж, необходимо двухслойная труба с диаметром 110 или 200 мм.

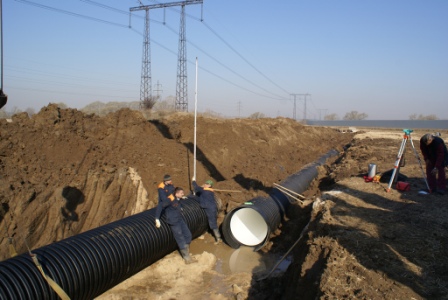

Прокладка трубопровода из гофрированных труб
Прокладка трубопровода осуществляется в три этапа:
- Подготавливаются траншеи.
- Соединяются трубы.
- Производится обратная засыпка.
Этап подготовки траншеи
Проведение земельных работ для прокладки трубопровода должно соответствовать требованиям СНиП 3.02.01 – 87. Так, подготовленные траншеи должны иметь такую ширину, чтобы монтажник мог спуститься вниз и продолжить земельные работы. Таким
образом, боковые стенки траншеи и стенка уложенной трубы должны быть расположены на расстоянии от 20-25 см. После выкопки траншеи необходимо тщательно изучить его дно. Все крупные камни нужно убрать, также не должно быть промерзших участков. Место удаленных валунов можно заполнить грунтом, а затем уплотнить.
Укрепление дна траншеи, которое проводиться через бетонирование, является обязательным мероприятием в том случае, если на участке преобладает рыхлый грунт. В проекте трубопровода должен быть указан угол наклона траншеи. При ее выкопке нельзя игнорировать данный угол, поскольку это может привести к неэффективной работе самотечной канализации. Какой бы тип не имел грунт, можно рекомендовано использоваться «подушки» под трубы. Подсыпкой может быть чистый песок или мелкий гравий. «Подушка» должна иметь высоту 15 см. Помимо места установки смотрового колодца засыпку не нужно уплотнять.
Этап соединения труб

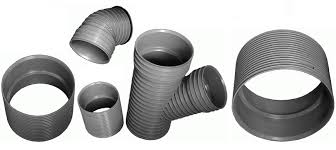

В частном строительстве для соединения гофра труб в основном применяется методика «в раструб». Сборку трубопровода необходимо производить тогда, когда на улице температура воздуха составит от 15 градусов. Перед тем, как приступать непосредственно к сборке, нужно осмотреть трубы и проверить соответствие их размеров и отсутствие разных дефектов. Трубы раскладываются по бортику вырытых траншей. При этом раструбы должны находиться в стороне, противоположной уклону. Перед соединительными работами прочищается раструб и гладкий конец трубы. Наличие пыли и прочих загрязнений недопустимо.
Раструбное соединение предполагает использование резиновых уплотнителей. Их нужно помещать в пах на втором гофрированном
витке. Важно, чтобы профиль уплотнителя не был направлен в сторону введения трубы в раструб. Если соединение происходит между гофрированной трубой и изделием из другого материала, например, из чугуна, стали или железобетона, то придется использоваться специальные фитинги, то есть фланцы либо муфты. Порой вместо соединения «в раструб» используется сварка встык. При проведении этой работы нужно придерживаться норм ГОСТ 16310-80. Для осуществления сварки гофрированных труб необходим аппарат, которым соединяется полиэтиленовые трубы.
В процессе сварки торцы труб разогреваются, а когда пластик начинает расплавляться, трубы соединяются под большим давлением. После того, как пластик будет охлажден, на месте сварки появится монолитный шок. Соединение труб можно произвести и с помощью муфт с уплотнительным кольцом. Это уплотнение вставляется в паз гофры. Если диаметр труб составляет 250-1200 мм, то кольцо необходимо установить в первый паз рифления, а если 125-200 мм, то во второй.
Этап засыпки траншеи
Обратная засыпка начинается с песка, слой которого должен превышать высоту трубы на 8-10 см. По кроям трубы песок уплотняется, но на самой трубе этого делать не нужно. Песок засыпается грунтом, вынутым во время копки канавы. Очень важно, что в засыпаемом грунте не оказалось крупных валунов и комков земли.
